产品介绍


概述:
  我国3~35KV系统中存在如下几种过电压:断路器动作工程中产生的操作过电压、电容元件和非电性电感在一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案,从而会发生电缆放炮、电动机缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因,除了与系统中安装的过电压保护装置的性能有关外,系统本身的复杂性对过电压装置的选择有着重要影响,对于不同的系统,选择过电压保护时需要考虑系统输配电线路的类型,输配电线路的网络结构,负载的性质和系统的接地方式等。
适用范围:
  XC-Y/J电网过电压抑制(聚优)保护装置适用于3~35KV电力系统中,用来对电网中出现的各种过电压进行限制,可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜。
工作原理:
  电网过电压聚优(抑制)保护装置采用大容量综合过电压保护装置器,能够有效平缓过电压的上升前沿并消平电压尖峰,可以全面消除 系统过电压保护的死区。
  电网过电压聚优(抑制)保护装置在正常运行时,柜内智能微机装置实时不间断的检测PT提供的电压信号,一旦发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象,智能微机装置利用DSP高速、重复的数据处理能力实现博立叶分析,通过对电压互感器PT的二次电压进行采集、判断,及时准确地对系统的各种状态进行分析,判断出系统的故障情况,并显示故障类别,输出相应的开关量接点信号,用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示,远程通信和数据保护功能。
  当系统出现谐振,电网过电压聚优(抑制)保护装置智能微机装置根据系统谐振的不同频率实现快速动作,输出相应的开关量接点,用于报警,并快速的实现液晶显示。也可根据用户需要加装特制的一次消谐装置。
产品特点:
  ◆该电网过电压聚优(抑制)保护装置是根据不同用户的系统参数进行设计生产;
  ◆消除系统过电压保护的死区;
  ◆吸收大能量的系统过电压;
  ◆取代了PT柜,性价比高;
  ◆实时监测母线电压,具有带电显示功能;
  ◆模块化设计,结构紧凑,技术先进,高速DSP核处理器确保运算实时性和动作准确性;
  ◆实时监控,准确判断系统异常运行状态,并及时输出相应的开关量接点信号,用于报警;
  ◆工业标准的RS485通讯接口,可以向上位机传送系统的运行状态;
  ◆故障追忆功能,显示最近20次发生的历史故障记录;
  ◆具有良好的电磁兼容性,设和在强电磁干扰的复杂环境中应用;
  ◆双硬件看门狗电路确保软件运行的可靠性;
  ◆中英文液晶显示,运行状态清晰,菜单式操作,方便易用。

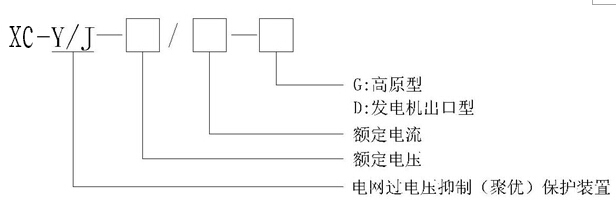

装置型号及意义:



  技术数据:

额定电压        KV     3、6、10、20、35
  额定频率        HZ      50
  2ms方波电流    A   800-24000
  控制器电源电压:AC/DC  220V±10%
  通讯接口:      RS485

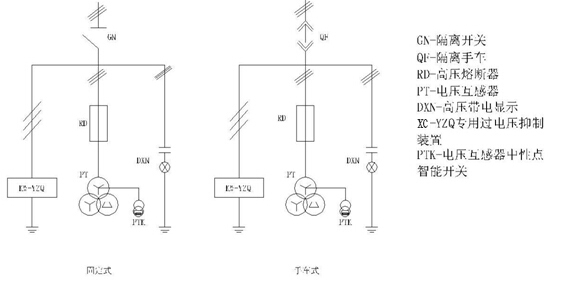

  一次系统图:
  该装置分为 固定式和手车式,一次原理接线如图所示。该图可作为本装置的图标,表示在电气一次


  a)、固定式结构


  b)、手车式结构


  使用环境
  环境温度   户内型-15℃~+60℃,特殊可做到-40℃~+60℃,户外型-40℃~+60℃
  海拔高度   ≤2000m,特殊可做到4000m
  使用环境    不得有粉尘、煤气、烟气等具有爆炸性的混合物。
  安装地点   应具有防御风、雨、沙和防尘设施超出上述使用环境条件的要求,用户需和本公司协商订制。
  包装、运输、储存
  包装:一般采用木箱包装,柜体底座固定在包装箱底板上。
  运输:不宜在三级以下公路上长距离运输,必要时可拆散包装,重要配件应在进行处理后方可采用公路运输。
  储存:长期不用时,应储存在干燥、通风的仓库内,不宜在室外存储。
  安装、调试、维护
  本公司负责根据用户的要求进行图纸设计及参数的选择,设备组装调试完毕后,由专业检测人员进行二次模拟实验及1:1高压仿真实验,检测合格后方能出厂。如用户需要,本公司可负责现场安装指导及调试服务,用户提供必要的配合与协助。
  设备正常工作时不需要维护和检修,但在装置动作后必须仔细检查熔断器是否损坏,撞杆是否弹出。
  用户在遵守保管及使用要求的情况下,从安装使用之日起12个月,或从发货之日起18个月期限内,产品由于质量原因发生损坏或不能正常工作,本公司将无偿地为用户维修或更换。
  本公司对设备实行终身维修,并长期以优惠价提供备品备件。
  订货须知
  (1)   用户应提供相关的系统额定电压、系统最大单相接地电容电流,作为装置的设计依据。
  (2)   柜体的尺寸,由我公司工程师进行设计并经用户签字确认以后,方能最终确定。
  (3)   用户应明确装置的功能(包括基本功能和附加功能),签定相对应的技术协议,如有特殊要求应在订货时提出。
  (4)   需要其它额外附件或备件,应在订货时注明所需的备件名称、规格及数量。
